华中科大AFM: 高效红外量子点太阳能电池

硫族化物铅量子点（QD）红外（IR）太阳能电池是一种有前途的设备，可通过收集普通设备无法利用的低能量IR光子来突破单结太阳能电池的理论效率极限。然而，由于表面钝化和QD固体的电子耦合之间的矛盾，QD IR光伏器件的性能受到开路电压（VOC）和短路电流密度（JSC）之间的限制关系的限制。

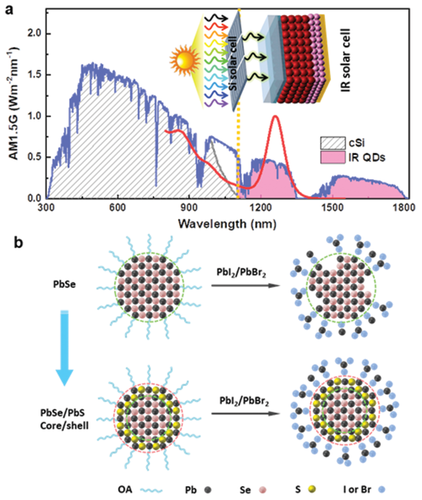

       华中科技大学Jianbing Zhang等人开发了一种策略，通过在原位卤化物钝化的基础上，在PbSe QDs（PbSe / PbS QDs）上外延涂覆薄的PbS壳来解除这种限制。

来自PbSe核的强电子耦合导致载流子散布，从而保证了有效的载流子传输。受益于PbS壳的保护和原位卤化物的钝化，配体交换后最终实现了对QDs的出色缺陷态的调控。

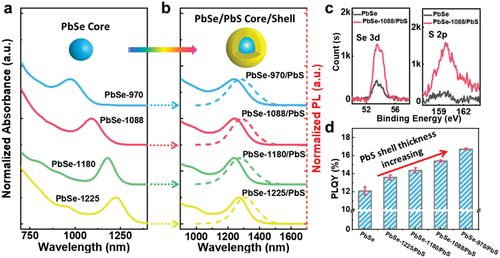

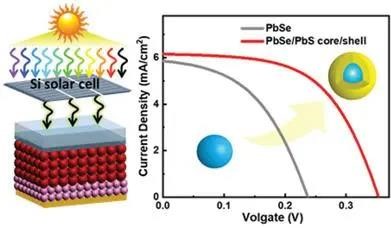

通过对PbS外壳厚度的精细控制，在1100 nm(过滤后)的太阳光下，可同时实现出色的IR JSC为6.38 mA cm-2和IR VOC为0.347 V，从而提供了一条新的途径来解决JSC与VOC受给定带隙的光敏层限制。

Sisi Liu et al. Efficient Infrared Solar Cells Employing Quantum Dot Solids with Strong Inter‐Dot Coupling and Efficient Passivation, AFM, 2020 https://doi.org/10.1002/adfm.202006864
       https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202006864
