AM: poly-TPD界面钝化，提高钙钛矿光伏器件的工作稳定性！

由于吸光层及其他各层有机材料在诸如湿度，热和光照等环境因素下的降解，钙钛矿太阳能电池（PSC）的长期工作稳定性仍需要进一步提升。系统地阐明和消除此类降解途径对于该技术的商业化应用至关重要。

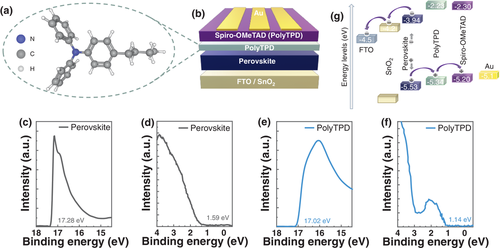

卡拉马诺格鲁·穆罕默德大学Seckin Akin等人引入了一种简单的方法，通过用聚（N，N'-双-4-丁基苯基-N，N'-联苯基）联苯胺（poly-TPD）分子处理各种钙钛矿表面，来减少钙钛矿和空穴传输层界面处的缺陷态水平。

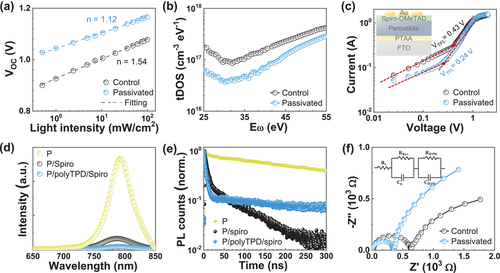

该策略可显著抑制对应器件中的缺陷介导的非辐射复合，并通过钝化钙钛矿表面和晶界来防止降解剂(水汽等)渗入钙钛矿层内部。在抑制了非辐射复合，改善了界面空穴的提取之后，制备的 PSC的稳定效率超过21％（对照组的效率约为19.1％）。

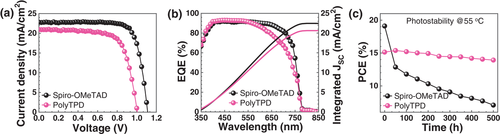

此外，超疏水的poly-TPD钝化层可显著缓解水分渗透，在80％的高相对湿度下储存300小时后，其初始效率保持约91％。对应的器件在工作条件下800小时后仍保持其初始效率的94％（在60°C的连续光照下跟踪最大功率点）。除界面钝化功能外，本研究还评估并讨论了无掺杂剂的polyTPD的空穴选择性作用。

Erdi Akman et al. Poly(N,N′‐bis‐4‐butylphenyl‐N,N′‐bisphenyl)benzidine‐based Interfacial Passivation Strategy Promoting Efficiency and Operational Stability of Perovskite Solar Cells in Regular Architecture， AM, 2020.https://doi.org/10.1002/adma.202006087
       https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202006087
