对于工业产业,当有毒气体泄漏,如果有能力及时且迅速地评估有毒气体的泄露位置以及气体的组成、体积、浓度和分布等,那相当于挽救了当局和本地居民。为了,中国团队开发了一种方法,即使用两个扫描傅里叶变换红外(FTIR)遥感成像系统来重建泄露气体云的三维图像(Opt. Express,doi: 10.1364/OE. 460640)。

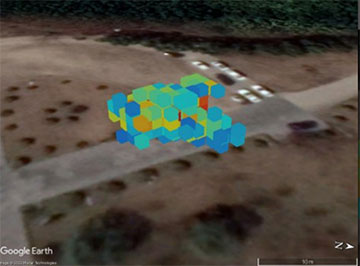

图1 泄露系统的3D重建图像,并将其叠加到数字地图上。其中红色代表高浓度,蓝色代表低浓度。(图片来源:中国科学院安徽光学精密机械研究所)
近日,中国科学院安徽光学精密机械研究所、中国科学技术大学Yunyou Hu公开称:“在此之前,当气体泄露发生时,气体的具体位置和移动方向无法确定。而我们开发的三维重建气体云的方法,可以用来准确找到泄露气体的经纬度。而以上信息对于确定人员暴露,以及迅速阻止泄露,减少大气中有毒气体浓度非常重要。”
重建三维气体云
由于高灵敏度、非接触性、高分辨率以及实时测量能力,FTIR技术广泛应用于传感领域。然而,单个FTIR系统只能得到三维气体云的二维映射。虽然二维图像可以提供气体泄漏的方向信息,但却不能帮助确定泄露的具体位置,以及气体的浓度分布。
为了探测泄露气体云的体积、位置、传播和浓度分布,该团队决定使用两个扫描FTIR遥感成像系统,并且每个系统由FTIR干涉仪、反射式望远镜、工业摄像机、2自由度倾斜平台、GPS、9轴姿态陀螺仪、干涉图数据采集以及处理系统和台式计算机组成。
为了得到气体云的三维图像,该团队定位了两个FTIR系统,这样它们就可以从不同角度扫描同一空间。然后,这些系统手机气体云的红外辐射谱和定位数据(方位角和高度)。由于这两个系统各自从不同角度创建了一个二维网络,该团队可以构建一个提供完整空间信息的三维网络,并结合光谱数据,使用计算机断层成像算法(称为同时代数重建技术,简称SART)处理,最终呈现出气体云的三维重建图像(如图1)。
“在3D重建的气体云中,每个体元或3D像素均包含有关气体相对于地面的经度、纬度、浓度和高度的3D信息,”Hu说,“利用GPS和陀螺仪传感器对监测空间进行精确定位,是实现气体云3D定量重建的关键。”
图2 两个远程FTIR成像系统,结合GPS和陀螺传感器以精确定位信息。(图片来源:中国科学院安徽光学精密机械研究所)
真实世界的测试
为了测试他们的双系统方法,该团队在中国合肥教区进行了一个田间实验。在一个大约为315立方米的室外空间中,他们不间断地释放高浓度六氟化硫(SF6)气体,释放时间超过两分钟,然后,两个FTIR系统同时扫描空间(如图2)。此外,该团队利用高浓度甲烷(CH4)气体重复该过程。对于这两种气体,该团队能够成功地重建气体云3D图像。
该团队在论文中写道,若将这些3D图像叠加到对应的谷歌地球数字地图上,这对于找到泄漏源和提供早期预警信息非常有用。
该团队指出,结合多扫描FTIR遥感成像系统和3D软件使用提出的方法,可以实现自动化在线泄露监测。最后,他们正优化重建方法,并计划在真实的工业环境中测试该系统。
