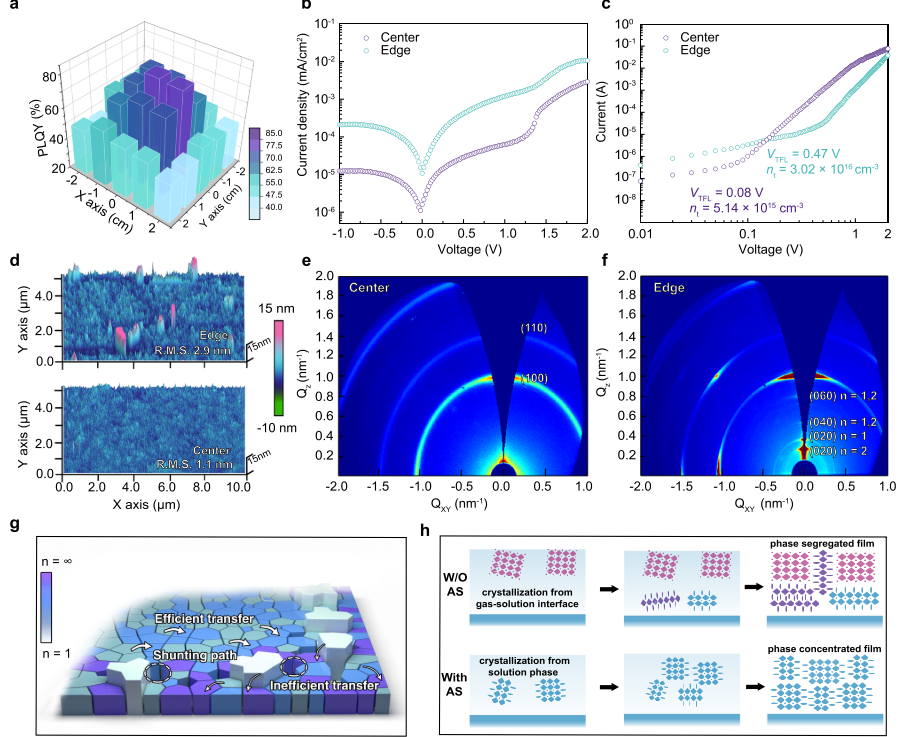

有效面积的增大会严重影响钙钛矿发光二极管(PeLED)的性能。南开大学袁明鉴等人研究了钙钛矿发光层制造方法的失效机理。理清了严重的相分离是其稳定性差的原因。并引入了L-正缬氨酸以构建低形成焓的COO-配位中间相。新的中间相改变了准二维钙钛矿的结晶途径,从而抑制了相分离。
基于此方法,获得了具有期望特性的高质量大面积准2D薄膜(PEA2(FA0.7Cs0.3)n−1PbnBr3n+1 (n = 2, 3, …, ∞))。在此基础上,研究人员进一步合理地调整了薄膜的复合动力学。

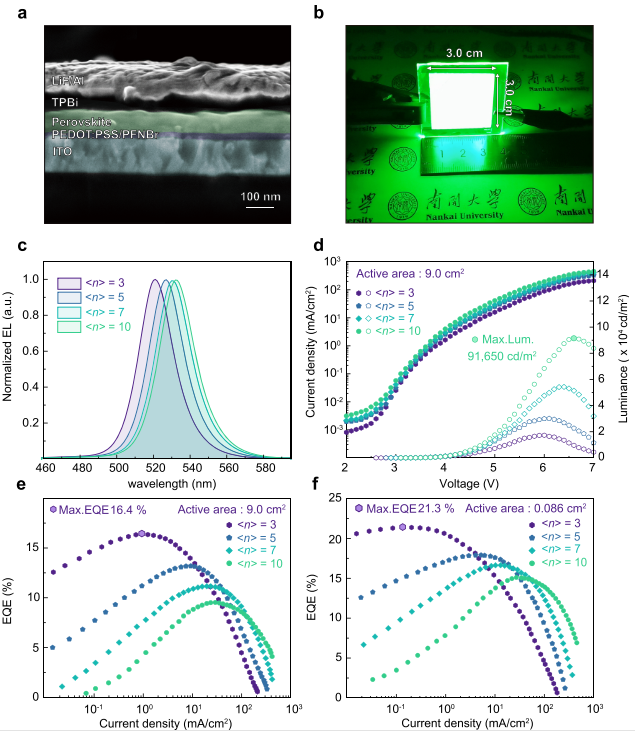

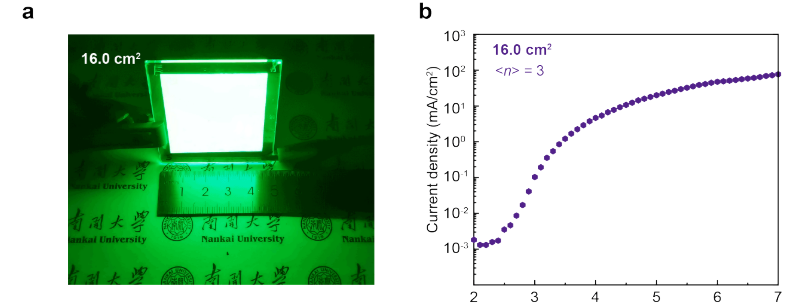

结合多种策略,制备了一系列高效的绿色准2D PeLED,其有效面积为9.0 cm2。在n = 3时达到了16.4%的峰值外量子效率,代表了迄今为止最有效的大面积PeLED。同时,在基于<n> = 10的薄膜器件中实现了高达9.1×104 cd m-2的亮度。
Sun, C., Jiang, Y., Cui, M. et al. High-performance large-area quasi-2D perovskite light-emitting diodes. Nat. Commun. 12, 2207 (2021). https://doi.org/10.1038/s41467-021-22529-x
