南科大陈树明Nature Commun.:以一当多,单颗LED同时发射红、绿、蓝、白及任意色彩!

2020-06-08 15:01:07浏览:804来源:纳米人

近日,南方科技大学电子与电气工程系陈树明副教授课题组,提出了一种量子点-有机叠层发光二极管(LED)的新结构,实现了单颗LED发射红、绿、蓝、白及任意色彩的功能,以一当多,有望可取代传统红、绿、蓝LED,提高显示屏的分辨率及开口率。相关论文以“Quantum-dot and organic hybrid tandem light-emitting diodes with multi-functionality of full-color-tunability and white-light-emission”为题发表在《自然-通讯》(Nature Communications)上。

量子点发光二极管(QLED)因具有色纯度高、可溶液加工等独特的优点,近年来受到了产业界及学术界的广泛关注。目前,QLED显示屏仍未能得到产业化量产,其主要原因有:(1)蓝光QLED稳定性差、寿命短;(2)红、绿、蓝发光层的图形化技术如喷墨打印技术还不成熟。针对上述问题,陈树明课题组提出采用稳定性更好、已成功得到商业化应用的蓝光OLED代替蓝光QLED,并采用叠层的器件结构,将OLED及QLED集成在一起,该叠层器件的发光层无需图形化,即可发射任意色彩。

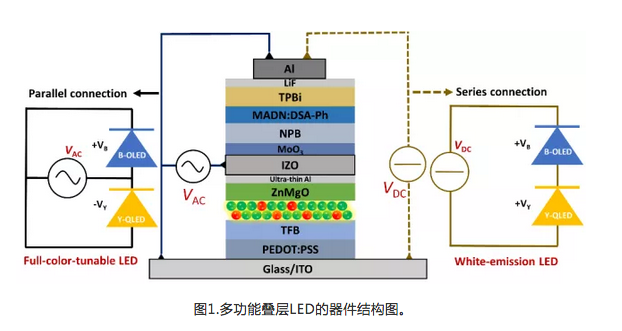

如图1所示,该叠层器件的核心是引入了导电且透明的IZO作为中间电极,通过将中间IZO电极引出,该叠层器件可工作于并联模式或串联模式。当工作于并联模式并被交流电源驱动时,黄色QLED会被负脉冲点亮,蓝色OLED会被正脉冲点亮,因此叠层器件会交替发出黄色和蓝色两种颜色的光。通过在黄色QLED的发光层中引入红、绿互混的量子点,黄色QLED的发光颜色会随驱动电压的增大而逐渐从纯红色向纯绿色转变(图2(a))。因此黄色QLED器件的发光颜色可以由驱动电压的大小来控制。通过简单的改变驱动信号的极性及幅值,该叠层LED可以交替发射红、绿和蓝三基色,其中蓝色由正脉冲控制,红色和绿色由负脉冲的幅值控制。如果正、负脉冲的切换频率大于60 Hz,还可以将分时输出的蓝光和红、绿光混合成任一色光;而通过调节偏压的幅值及脉宽,可调节任一色光的亮度。图2(b)到(d)分别为交流驱动器件发光颜色从红到绿、蓝到红、蓝到橙和蓝到绿变化的CIE坐标图、交流电压信号图和电致发光光谱图。

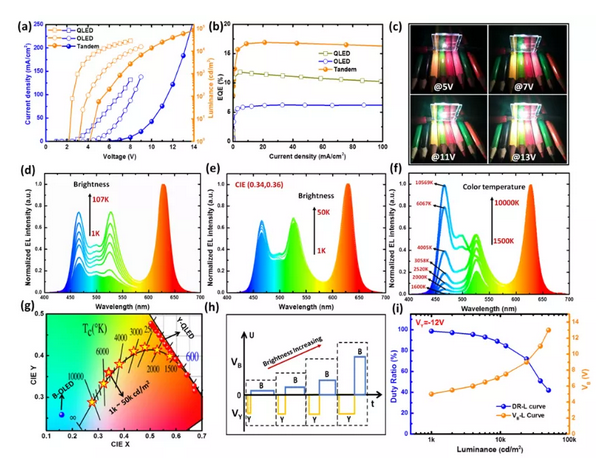

此外,当器件工作于串联模式,蓝色OLED和黄色QLED同时工作,可以实现高效率白光发射。如图3(a)到(d)所示,在直流驱动下,该白色叠层LED的外量子效率和亮度分别高达26.02%和107000 cd/m2。当器件被交流信号驱动发白光时,通过调控交流电压信号,不仅可以精确调节白光光谱的色温(1500~10000 K),还可以使白光的亮度任意可调(1000~50000 cd/m2)而光谱几乎维持不变,这为解决白光光谱稳定差的问题提供了一条新的思路。

(a)到(d)为直流驱动时的叠层白光器件的光电性能。(e)到(g)为交流驱动时的叠层白光器件的光学性能。

本文所提出的全色可调叠层LED,只需要变化驱动条件,单颗LED即可输出亮度可控的红、绿、蓝及任意色光。因此,单颗全色可调叠层LED,可以时分多用,以一当多,作为全彩显示的红、绿、蓝像素,可显著的提高全彩显示屏的像素密度(分辨率)、开口率及亮度。另外,所提出的高效率、高亮度、色温可控的白光叠层LED可应用于固态照明领域。相关技术已申请发明专利(申请号202010343921.3)。
