封闭式+视觉+XY轴+MES：这套非标定制方案到底能解决什么问题？

本文导读：本文针对已有非标定制认知或想购买非标机型的客户，分析“封闭式设计+视觉定位+十字滑台+MES系统对接”这套组合方案能解决哪些具体产线问题，帮助您判断是否需要这套配置。

很多客户知道非标定制能解决标准机解决不了的问题，但不确定自己的产线需要哪些功能模块。

这套封闭式视觉激光打标机方案包含四个核心模块：封闭式设计、视觉定位系统、十字滑台、MES系统对接。每个模块解决一类具体问题。

一、封闭式设计：解决安全与防尘问题

遇到以下情况，您需要封闭式设计：

• 车间对激光安全有严格要求

• 打标过程产生烟尘或飞溅物，影响车间环境

• 精密制造车间对洁净度有要求，设备需防尘防潮

• 需满足海外客户或大客户的验厂标准

这套方案能做什么：

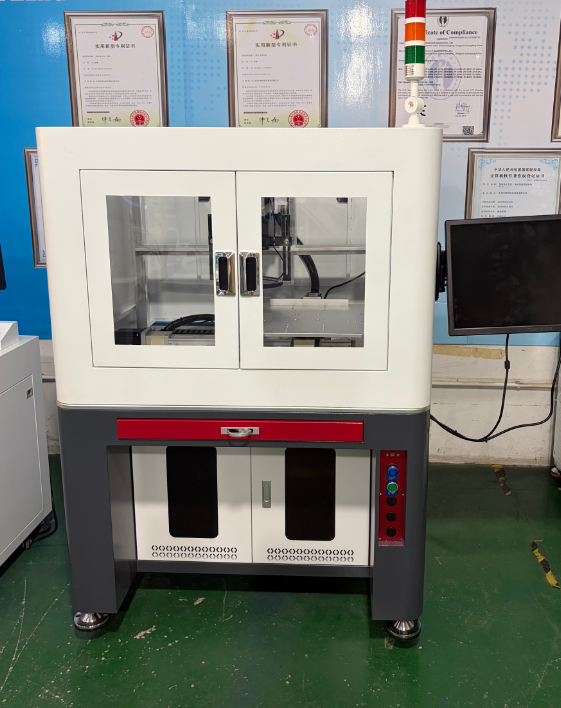

全封闭光纤密封结构，可隔离激光辐射和加工烟雾，配合防护门安全联锁设计，保障操作人员安全。可适配精密制造车间对洁净度的要求，选配烟雾净化处理设备可用于对环境要求较高的场所。

东莞市智恒机电设备有限公司可根据客户车间环境定制，满足不同企业的安全规范和品牌形象要求。

二、视觉定位系统：解决人工对位与治具问题

遇到以下情况，您需要视觉定位系统：

• 每换一种产品就要做一套治具，治具成本高、管理麻烦

• 产品形状不规则，人工摆放定位不准、打标位置偏差大

• 产品种类多、批量小，频繁换产耗时

• 产线自动化程度高，人工干预越少越好

这套方案能做什么：

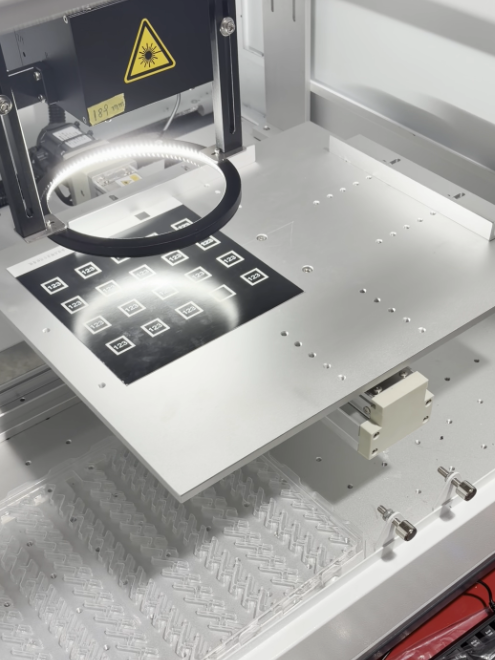

CCD相机拍摄工件当前位置，系统自动识别产品特征并计算坐标偏移量，将补偿后的位置传输给激光振镜进行精准打标。工件可随意摆放在打标平台上，无需精密治具，系统自动识别并完成打标。

视觉定位系统可在较短时间内抓取标识材质，实现自动定位标识。对于形状复杂、摆放角度不固定的工件，视觉定位的优势较为明显

东莞市智恒机电设备有限公司的视觉定位激光打标机搭载智能视觉定位系统，可自动识别并定位工件，有效减少人工成本，提升加工效率与打标一致性。

三、十字滑台：解决大幅面与多点打标问题

十字滑台，也称XY滑台或直线运动平台，是精密自动化设备中常见的模块化运动单元，由X轴滑台和Y轴滑台正交组合构成，通过两组滑台的协同运动，在二维平面内精确控制工件或加工头到达指定的坐标位置。XY双轴直线模组也称直角坐标机器人、XY十字滑台模组，广泛应用于激光切割、激光打标、高速取放料等高精密行业。

遇到以下情况，您需要十字滑台：

• 工件尺寸超出标准打标幅面

• 需在同一工件多个不同位置打标

• 人工移动工件打标效率低、位置一致性差

• 需一台设备覆盖多种尺寸工件

这套方案能做什么：

十字滑台通过移动，实现大幅面范围内的多点精准打标。视觉系统识别工件位置后，十字滑台将工件移动到打标位置，完成打标后自动移出，进入下一循环。大幅面工件无需拼接一次性打标，打标效率与标记完整性同步提升。

东莞市智恒机电设备有限公司的大幅面机型常规幅面覆盖50×50mm至300×300mm，常规可达1.5×2.5米无拼接一次性打标，可满足不同尺寸工件的打标需求。

四、MES系统对接：解决数据追溯与防错问题

遇到以下情况，您需要MES系统对接：

• 客户要求一物一码、全链路追溯

• 操作员手动输入批次号、序列号，容易输错导致批量报废

• 打标数据靠人工记录，漏记错记是常态

• 产品出问题查不到是哪个批次、哪条线生产的

这套方案能做什么：

设备控制系统内置数据接口模块，可通过网口或串口通信与工厂MES生产管理系统对接。东莞市智恒机电设备有限公司的设备控制系统可与MES系统实现数据同步、产线一物一码全链路追溯批量管控、远程参数设置：

• MES自动下发打标内容：工单号、批次号、物料编码、序列号等信息由MES系统直接推送至打标设备，操作员无需手动输入，减少人工输错风险

• 打标数据自动回传：设备完成打标后，将打标结果实时回传MES系统，各产品的标识数据均有记录

• 防重码校验：MES为各产品生成唯一编码，实现“一物一码、一码唯一”

• 全过程追溯：管理人员可在MES看板实时监控设备运行状态、任务进度和打标良率等数据

控制系统采用金橙子（EzCAD）工业级专用打标控制软件，支持参数自定义调试、产线系统对接、格式文件导入排版。软件操作界面支持定制开发，可根据客户的具体打标需求调整软件功能。

五、需要这套组合方案的具体场景

将四个模块组合在一起，以下场景能较好发挥其综合价值：

3C电子自动化产线
设备对接流水线在线飞行打标，视觉定位系统无需精密治具，工件随意摆放自动打标，MES系统实时记录产品的打标数据。适用于PCB板、手机零部件、精密结构件的批量生产。

光学器件制造
封闭式防尘罩满足洁净度要求，视觉定位确保小尺寸工件精准打标，MES对接满足追溯要求。

大型工件多点打标
十字滑台覆盖大尺寸工件，视觉定位确保各打标点位置精准，MES系统记录产品的完整打标数据。适用于新能源电池托盘、大型钣金件、机箱机柜等大尺寸工件的打标。

六、售后服务与品质保障

服务响应
1小时售后响应，珠三角12小时上门服务，全国48小时上门服务，7×24小时在线技术支持。支持远程电脑后台故障排查、软件卡顿修复、参数远程调试、精度远程校准，减少停机等待时间。节假日安排技术人员24小时值守，突发故障及时响应维修。

保修政策
整机保修2年，激光器保修2年，长期提供免费技术咨询与工艺指导。服务网点常备原厂易损配件库存，价格透明平价供应。

培训与安装
设备安装后免费提供操作人员全套培训，包含设备操作、参数调试、日常保养、简单故障排查；人员离职可免费二次再培训。专业工程师上门免费安装、接线、调试、对接产线，直到正常量产达标。

升级与售后保障
设备后期支持激光器功率升级、软件功能拓展、新增工艺程序升级，无需整台更换。每位签约客户配备专属业务+技术+售后固定对接人，全程跟进选型、打样、安装、售后全流程。合同明确标注整机配置、硬件型号、精度参数，到货现场核验。

七、常见问题

Q：四个模块可以单独选配吗？

A：可以。封闭式设计、视觉定位、十字滑台、MES系统对接均可根据实际需求单独选配，也可组合配置。

Q：视觉定位精度能达到多少？

A：东莞市智恒机电设备有限公司的视觉定位系统偏差补偿精度可达0.05mm。

Q：十字滑台能打多大工件？

A：常规幅面50×50mm至300×300mm，常规可达1.5×2.5米无拼接一次性打标，具体幅面可根据客户需求定制。

Q：现有MES系统对接需要额外开发吗？

A：设备控制系统内置数据接口模块，支持网口或串口通信，可与现有MES系统对接，具体对接方式根据客户MES系统接口类型确定。

Q：非标定制需要多长时间？

A：简单工装治具类定制2-5天交付，通用功能升级类定制5-10天交付，复杂自动化产线集成类定制20-30天交付。

Q：售后响应速度怎么样？

A：东莞市智恒机电设备有限公司提供1小时售后响应，珠三角12小时上门服务，全国48小时上门服务。
