近日,利用衍射现象,加拿大和美国物理团队开发了一种新型超快摄影技术,位图图像的帧率能够达到上百万。该新型超快摄影技术可直接应用于现有照相机,并且其成本比目前高速成像技术成本更低。他们认为,该技术的应用领域广泛,从疾病检测到激光测距。

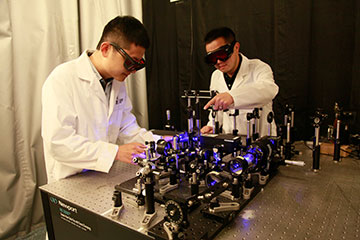

图1 Liang团队开发出一种衍射相机,能够在480万帧率的单次曝光下拍摄动态过程。[1]
鼓轮式摄像机
单次高速成像摄影技术避免了高速CCD传感器或CMOS相机的高成本和低灵敏性。该技术将单次曝光分解成短片段,并将这些片段映射到探测器的不同空间位置。此外,最常用的技术是通过光束分裂实现门控,但这种方法为了速度,牺牲了光吞吐量,而且需要高成本和更复杂的技术来扩大规模。
或者,利用某些中间标签的特性,例如不同波长的色散或入射光的不同角度,将信息从时间域转移到空间域。然而,这些方法都有缺点——通过波长表示时间会降低时间解析度,因为光谱会被分割,入射角度也会导致视觉误差。
在最新的研究中,Jinyang Liang与加拿大魁北克大学、加拿大协和大学、美国meta公司合作,开发了“衍射门控实时超高速成像”(DRUM)技术。该技术的基础是DMD,这是一种由数十万个用于商业投影仪的显微镜组成的矩形阵列。通过轻微旋转镜子,该装置产生明暗像素,使灯泡发出的光线直射或远离镜头。
拍DMD电影
该团队将DMD用于电影拍摄,而不是放映机。该阵列就像一个衍射光栅,在任何给定的时间点上,将大部分入射光反射到一个特定的衍射面,并且通过编程使得在连续的时间点上,反射镜翻转将光聚焦到相邻面。通过这种方式,一系列图像能在时间尺度上分割,然后被一个大型探测器捕获。

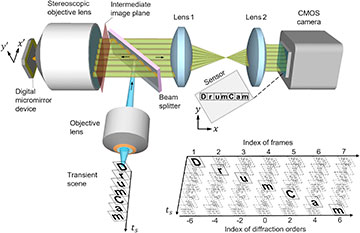

图2 DRUM摄影原理图,七个衍射级实现时间分辨。[1]
在演示实验中,Liang团队使用一个蓝色473 nm连续波激光照射到一个快速变化的场景,然后使用分束器和几个镜头将时间编码光的光导向DMD,转化为空间编码的光发送给CMOS相机。
该团队称,成像速率取决于若干个因素,其中包括切换微镜和使用光频率,更高频率对应着更紧密的衍射级。他们能够清楚地分辨出其中不同的衍射级别,切换反射镜仅需1.5 微秒,因此,图像产生速度高达480万帧/秒。
测试水和洋葱的成像速度
为证明DRUM的潜力,该团队利用该技术观察飞秒激光脉冲如何电离蒸馏水样本。在仅仅几微秒的时间里,他们能够描绘出等离子体通道的外观,随着时间变化,通道逐渐缩短和消失,最后出现了气泡。然后,通过略微增加飞秒泵浦能量,他们发现可以产生更大的气泡,气泡半径的增加复合流体动力学理论。
此外,该新技术还能够追踪生物样本(单层洋葱细胞)对飞秒激光脉冲的微秒级反应。他们展示了脉冲是如何消融细胞的,并详细记录了受损区域的大小和形状的变化。
他们说,该技术可以在破坏肾结石或胆结石等硬化组织的医疗程序中利用,同时也适用于纳米级手术。他们指出,其他潜在医疗应用包括超声刺激疾病的分子检测和治疗药物输送。在医学之外,该技术通过高速更新深度地图,提高激光雷达灵敏度,使车辆能够更快地探测到危险。
低成本
该团队认为,DRUM系统的售价可能低于10000美元,这将使其比具有类似成像速度的现有商业产品便宜10倍以上。他们说,通过使用更短波长的激光和更快的反射镜翻转,它可以得到进一步改进。事实上,他们补充说,该技术可以应用于更强大的微镜技术,例如一维微机电系统阵列,可以在纳秒级别上翻转镜子,有可能以10亿帧率的速度产生成像。
然而,在探测技术方面,他们面临着一个障碍。在当前版本中,他们通过沿着 CMOS 相机的对角轴对齐图像来捕捉七个衍射级。在保持信噪比的同时提高帧频,该技术将需要大型、高像素化和非常敏感的传感器,这些传感器在市场上可以买到,但价格至少可以翻一番。
[1] Xianglei Liu, Patrick Kilcullen, Youmin Wang, Brandon Helfield, and Jinyang Liang, "Diffraction-gated real-time ultrahigh-speed mapping photography," Optica 10, 1223-1230 (2023).
