上海光机所在Ag-Nd共掺RPL玻璃剂量计研究方面取得新进展

　    近期，中国科学院上海光学精密机械研究所高功率激光单元技术实验室研究团队在辐射光致发光（RPL）玻璃剂量计研究方面取得进展。制备和开发的新型Ag-Nd共掺磷酸盐玻璃可以应用于RPL玻璃剂量计，被证明是一种多波长RPL荧光玻璃材料。相关成果以“Silver-Neodymium Codoped Lithium Aluminum metaphosphate Glasses for Radio-Photoluminescence Dosimeter”为题发表于Materials。

　　掺Ag磷酸盐RPL玻璃剂量计一般利用Ag缺陷中心的辐射光致发光来实现辐照剂量的标定，其荧光强度与辐照剂量成正比。然而单波长荧光的标定又会受到外界环境的干扰从而产生标定误差。

　　本研究中，研究团队成功制备了一种Ag-Nd共掺磷酸盐玻璃。在紫外激发下，Ag缺陷中心650 nm处RPL、Nd3+离子882 nm和1054 nm处的峰值强度均与辐射剂量呈现良好的线性关系。310 nm激发下的线性斜率分别为0.66、2.08和3.44，Ag与Nd能量转移效率约为25%。380 nm激发下的线性斜率分别为0.4、1.41和2.26，Ag与Nd能量转移效率约为50%。良好的荧光响应和高的转移效率，其被证明是一种多波长RPL玻璃材料。

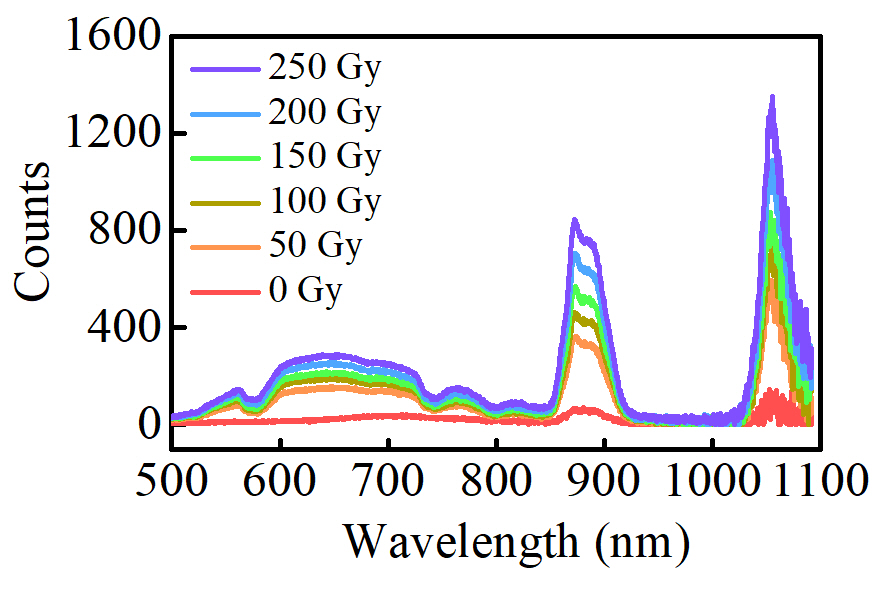

图1 不同辐照剂量下，Ag-Nd共掺磷酸盐玻璃的荧光光谱

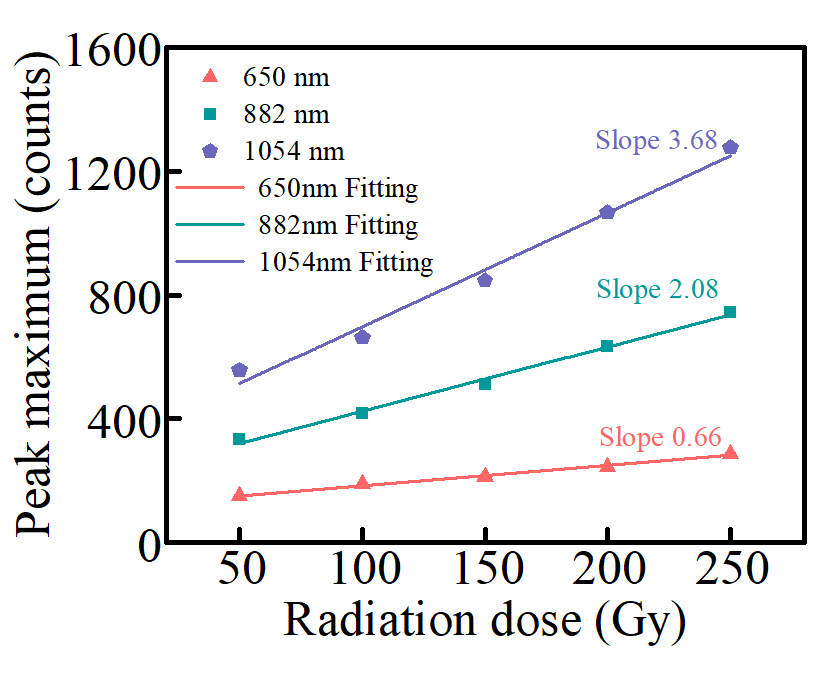

图2 Ag缺陷中心在650 nm处RPL、Nd3+离子在882、1054 nm的峰值强度与辐照剂量的线性关系
