南航Nano Letters: 柔性Cs4PbI6薄膜用于高灵敏度X射线检测

       金属卤化物钙钛矿由于具有原子序数高、大μτ等特殊性质，在辐射探测方面得到了广泛的应用和应用。Cs4PbI6材料具有较高的X射线衰减系数和优异的电学性能，在X射线探测方面有很好的应用前景。南京航空航天大学Qiang Xu，Xiaoping Ouyang等人报道了采用一种简单的旋涂方法成功地制备了聚合物包覆的Au/Cs4PbI6/Au薄膜。

       研究人员首先将一层薄薄的聚合物（环氧丙烯酸酯、甲基丙烯酸羟乙酯和光引发剂1173的混合物）旋涂到石英衬底上，并用紫外灯固化1 min。然后，在聚合物膜表面蒸发一层50 nm的Au作为叉指电极。光学活性面积为0.2×0.4 cm2，指宽0.275 mm，间距0.275 mm。然后，采用溶液旋涂的方法在Au电极顶部旋涂了一层厚度为8.4 μm的Cs4PbI6薄膜。最后，为了避免薄膜在空气中的降解，旋涂聚合物薄膜将整个器件封装成保护层。将聚合物从衬底上剥离得到柔性Au/Cs4PbI6/Au X射线探测器。

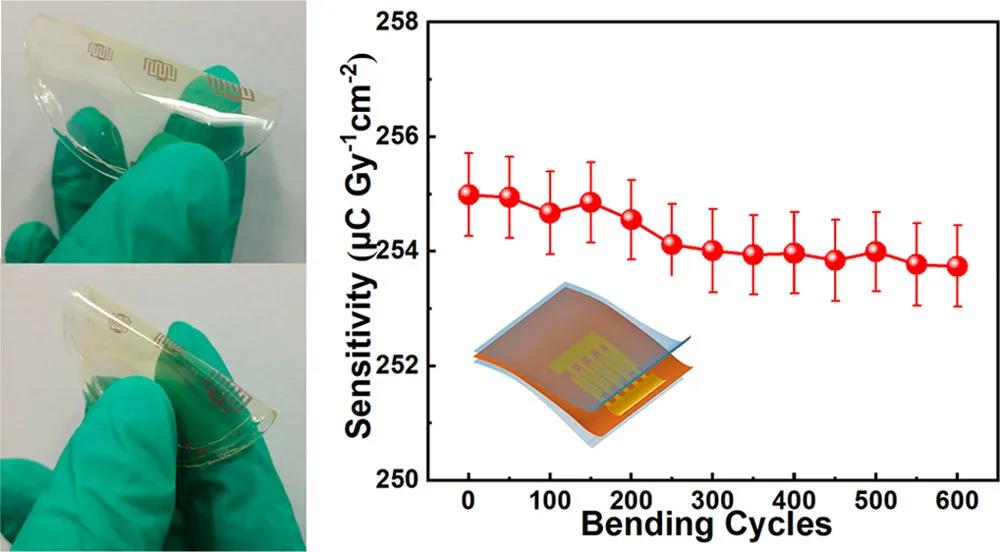

       实验结果显示，这种灵活透明的器件在10 V下，对30 keV的单能X射线检测实现了256.20 μC Gy−1 cm−2的卓越灵敏度，并且性能至少稳定了60天而不会衰减。此外，在特定弯曲角和循环弯曲试验中也没有观察到明显的衰减现象。探测器反复弯曲600次后，灵敏度和开−关电流值没有明显降低。这些结果揭示了Cs4PbI6钙钛矿薄膜在制造柔性X射线探测器方面的潜力。

       Chen Li, et al, Durable Flexible Polymer-Encapsulated Cs4PbI6 Thin Film for High Sensitivity X?ray Detection, Nano Lett., 2021 DOI: 10.1021/acs.nanolett.1c03359 https://doi.org/10.1021/acs.nanolett.1c03359
