准二维钙钛矿材料具有较高的LED前景,这是因为准二维钙钛矿材料具有较高的激子结合能、同时准二维钙钛矿材料具有量子限域效应。但是准二维钙钛矿通常面临着多晶相、晶界和界面较多等问题,导致能量传递过程中的非辐射损失较高。
北京大学周欢萍等人报道了通过不同n相钙钛矿的晶化动力学控制,得到了效率提高的准二维钙钛矿材料。在合成过程中,通过一系列碱金属溴化物(LiBr、NaBr、KBr)调控准二维钙钛矿材料的成核和生长过程(调控碱金属离子、PbBr64-之间的库伦相互作用)。

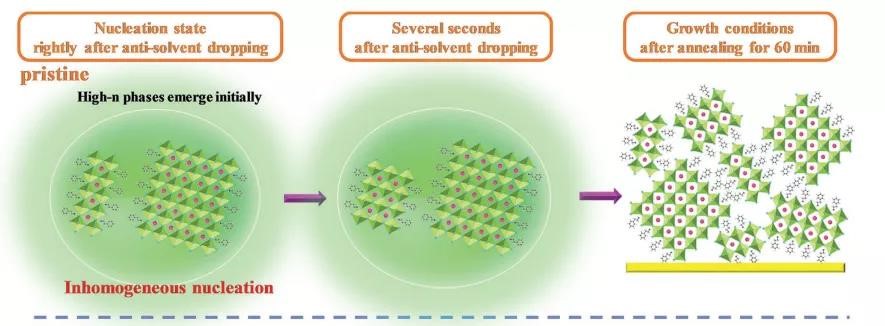

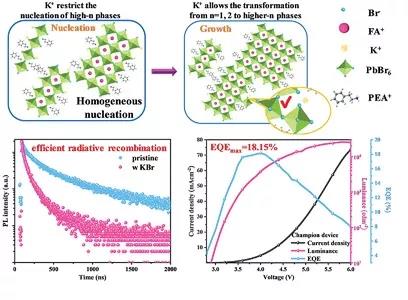

作者发现K+能限制高n相的成核过程,因此改善低n相的生长,实现了均匀分散的不同n相,改善和提高能量转移。具体的,向前驱液加入50 % KBr,得到的PEA2FA2Pb3Br10展示了66.8 %的荧光量子产率,而且在25800 cd m-2亮度实现了最高效率为18.15 %的绿色准二维钙钛矿LED器件。本文研究结果为发展和优化准二维LED器件性能提供一种新方法。
参考文献 Zhenyu Guo, Yu Zhang, Bingzhe Wang, Liding Wang, Ning Zhou, Zhiwen Qiu, Nengxu Li, Yihua Chen, Cheng Zhu, Haipeng Xie, Tinglu Song, Lei Song, Haibo Xue, Shuxia Tao, Qi Chen, Guichuan Xing, Lixin Xiao, Zhiwei Liu, Huanping Zhou*, Promoting Energy Transfer via Manipulation of Crystallization Kinetics of Quasi-2D Perovskites for Efficient Green Light-Emitting Diodes, Adv. Mater. 2021 DOI: 10.1002/adma.202102246 https://onlinelibrary.wiley.com/doi/10.1002/adma.202102246
