Nat. Commun.: 二维钙钛矿中结构和激子动力学的超快飞秒压力调制以增强光响应和稳定性

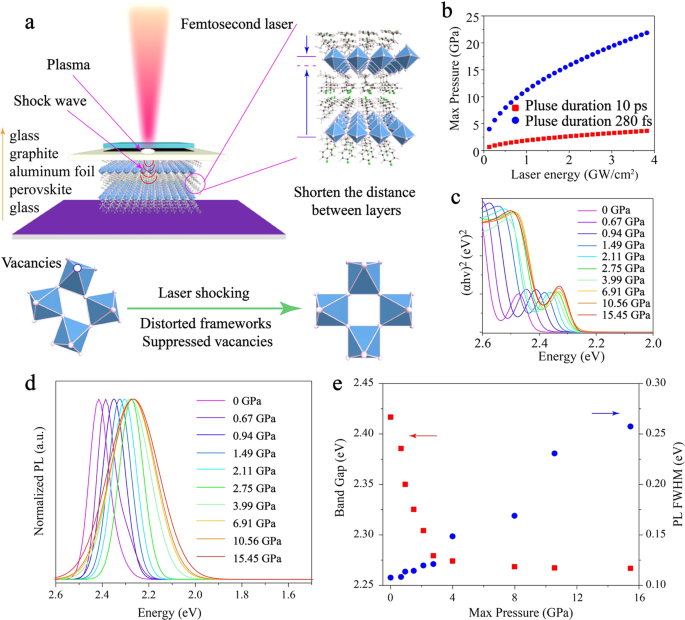

      载流子在二维 (2D) 钙钛矿层之间的传输受到介电限制的抑制。普渡大学Gary J. Cheng等人首次采用飞秒激光引入0~15.45 GPa范围内的超快冲击压力，通过调节钙钛矿单晶 (PSC) 中的结构和激子动力学来减少介电限制，例如(F-PEA)2PbI4（4-氟苯乙基铵，F-PEA）。

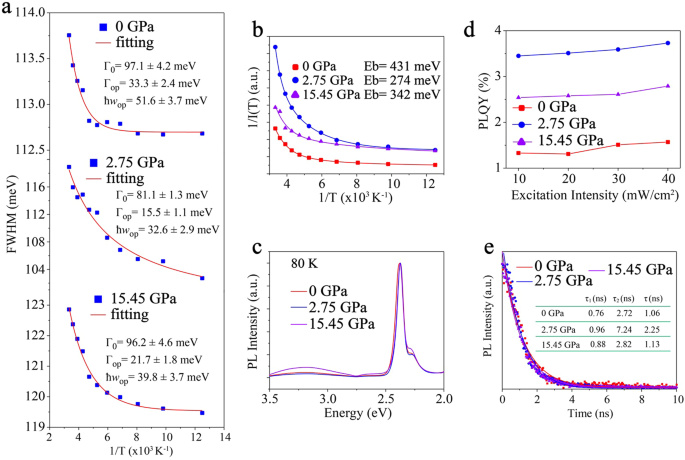

       密度泛函理论 (DFT) 模拟和实验结果表明，无机骨架畸变导致带隙减小。发现激子-光学声子耦合和自由激子 (FE) 结合能在2.75 GPa 冲击压力下由于介电限制的减少而最小化。

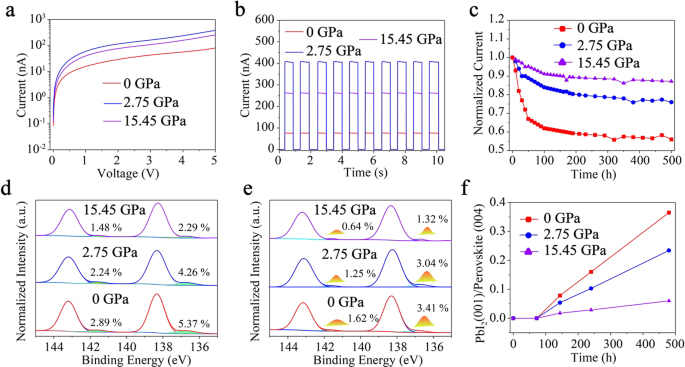

       各种恶劣光照和潮湿热条件下的稳定性测试表明，飞秒激光冲击提高了(F-PEA)2PbI4 PSCs的稳定性。飞秒激光冲击处理为调节结构和增强卤化物钙钛矿特性提供了一种新方法。

       Song, C., Yang, H., Liu, F. et al. Ultrafast femtosecond pressure modulation of structure and exciton kinetics in 2D halide perovskites for enhanced light response and stability. Nat Commun 12, 4879 (2021).  https://doi.org/10.1038/s41467-021-25140-2 https://www.nature.com/articles/s41467-021-25140-2
