曾海波AFM: 200小时稳定, 16％效率的绿色钙钛矿发光二极管

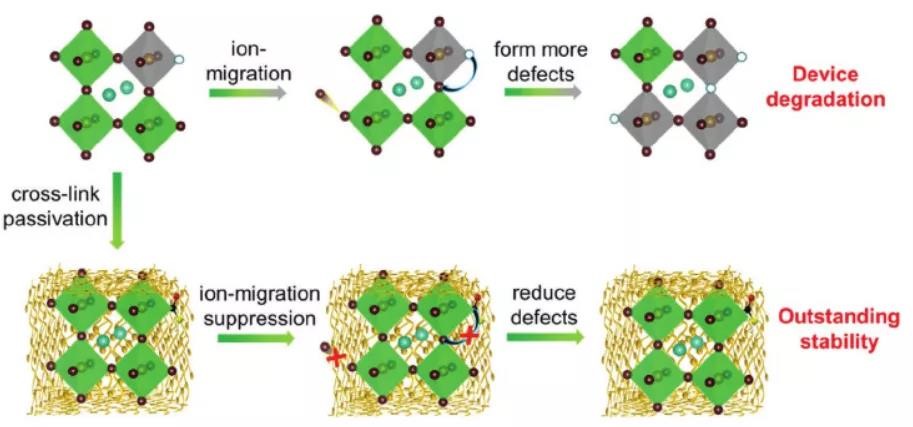

      与钙钛矿太阳能电池相比，钙钛矿发光二极管（PeLED）的发光层更薄且电场更强，因此，强电场驱动的离子迁移是PeLEDs工作稳定性的关键。南京理工大学曾海波教授等人提出了一种既能钝化缺陷又能抑制离子迁移的亚甲基-双-丙烯酰胺交联策略，并通过原位研究强调了抑制机理。

      作为典型结果，除了增强的外部量子效率（EQE，16.8％）外，PeLED在初始亮度为100 cd m−2的连续工作条件下，还具有208 h的半衰期（T50），表现出良好的运行稳定性。

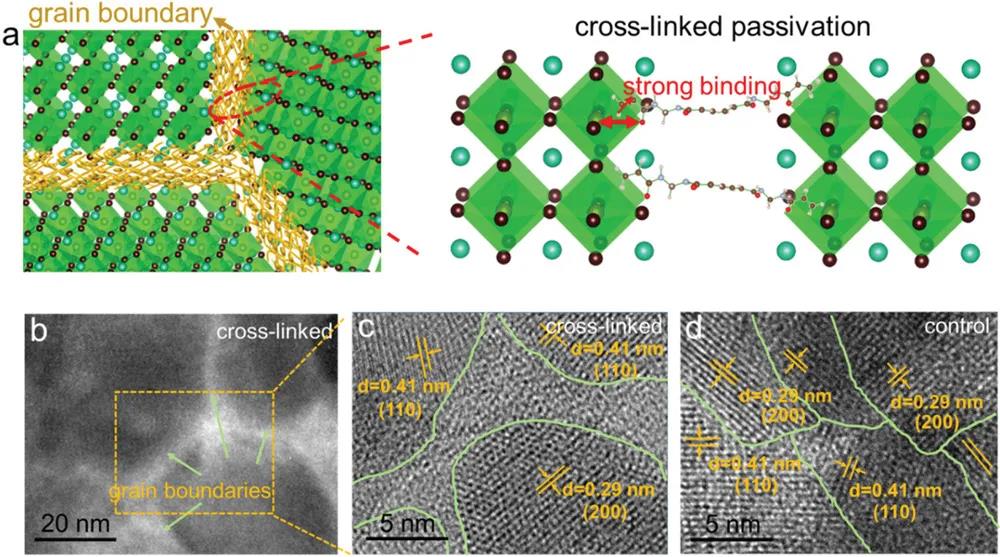

       此外，交联LED的EQE在25次扫描期间可以保持在15%以上（器件每4天测量一次）。原位/非原位机理研究表明，基于亚甲基双丙烯酰胺（MBA）的交联功能增强了酰基酰胺钝化的相互作用，增加了结合能和活化能，这种交联使结合能从0.54提高到0.92 eV，活化能从0.21提高到0.5 eV。

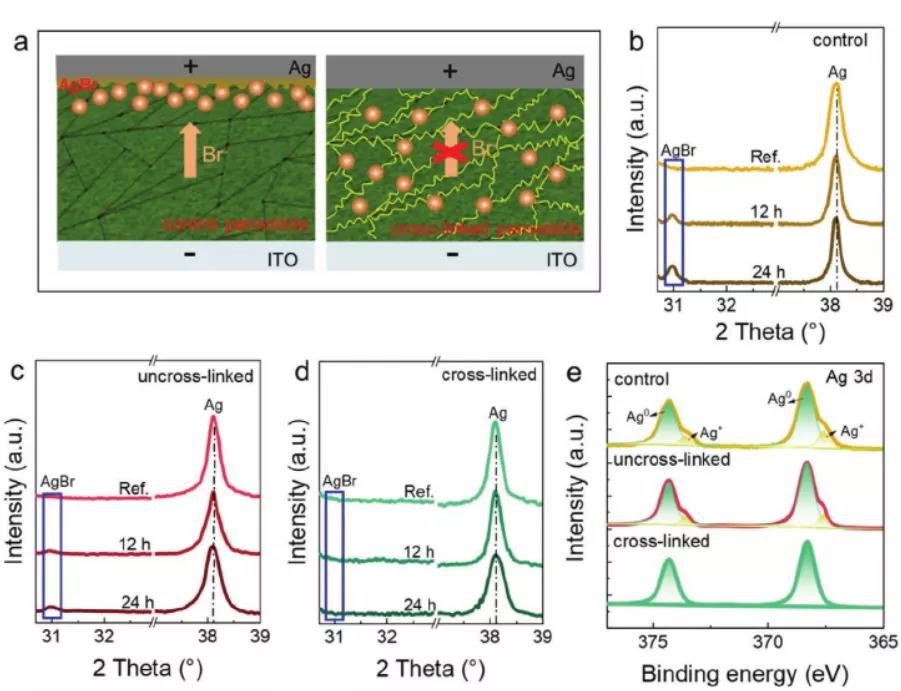

       因此，它抑制了配体的分裂和离子的迁移，这阻止了离子在晶体内部和跨晶体移动。因此，提出的交联钝化策略为制备稳定的钙钛矿光电器件提供了一种有效的方法。

       参考文献 Boning Han et al. Green Perovskite Light-Emitting Diodes with 200 Hours Stability and 16% Efficiency: Cross-linking Strategy and Mechanism. Adv. Funct. Mater. 2021, 2011003. DOI: 10.1002/adfm.202011003. https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202011003
