今日重磅！中科院长春应化所喜提首篇Nature!

有机-无机卤化铅准二维钙钛矿具有成本低、颜色可调、稳定性好和在溶液中可加工性好的特性，是一种很有前途的激光增益介质。光泵浦连续波（CW）激光器在高密度集成光电器件中得到了广泛的应用，并且是实现电泵浦激光器的关键步骤。然而，由于“激光死亡”现象（在连续波光泵浦下激光突然终止）尚未在室温下实现连续波激光发射，造成这一现场的原因也尚不清楚。

       为此，中科院长春应化所的秦川江和九州大学Chihaya Adachi等人研究了不同有机阳离子的卤化铅准2D钙钛矿薄膜，并且在放大自发发射、光泵浦脉冲和连续激光中观察到长寿命的三重态激子显著地阻碍了粒子数反转。该研究结果表明，单-三重态激子湮灭可能是导致激光死亡的内在机制。通过利用高质量因数的分布反馈腔和三重态管理策略，作者在室温空气的连续波光泵中实现了稳定的绿色准二维钙钛矿激光器。该研究者期望他们的发现将为未来电流注入钙钛矿激光器的实现铺平道路。相关结果以“Stable room-temperature continuous-wave lasing in quasi-2D perovskite films”为题发表在Nature期刊上。图文导读

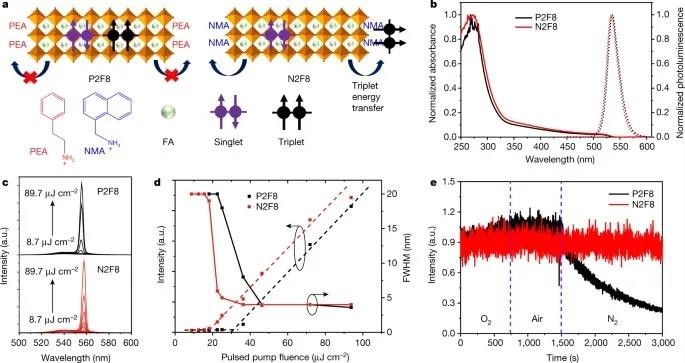

图1：熔融石英上PEABr基和NMABr基钙钛矿膜的化学结构和ASE性能

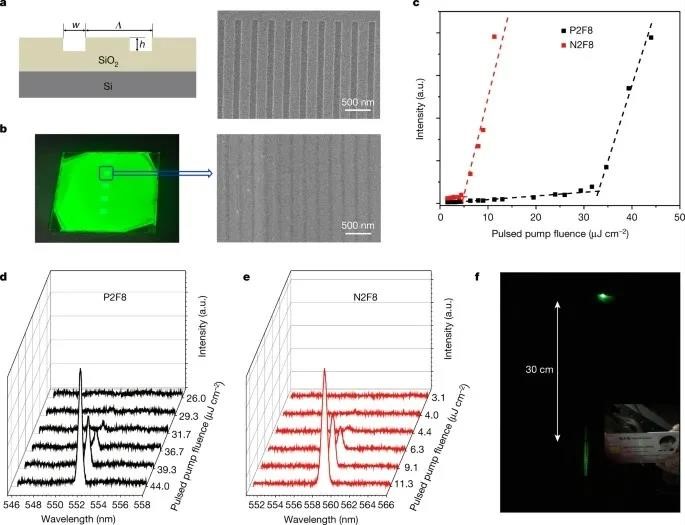

图2：PEABr基和NMABr基钙钛矿膜的分布式反馈腔和脉冲激光性质

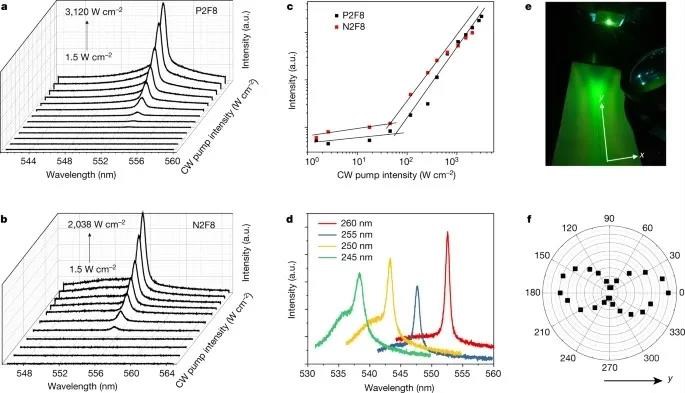

图3：PEABr基和NMABr基钙钛矿膜的连续波激光特征

Stable room-temperature continuous-wave lasing in quasi-2D perovskite films
       https://doi.org/10.1038/s41586-020-2621-1
