芯片上的蓝光相控阵为增强现实等打开新大门

2020-04-14 16:10:00浏览:478来源:中国激光网

近日,哥伦比亚大学的研究人员设计了首个氮化硅平台上蓝光波段的芯片级光学相控阵(OPA)。该设备可以在没有活动机械组件的情况下控制蓝光的形状和方向。该技术应用于AR头戴式显示设备时,能够进一步缩小产品体积。
       该方案是美国国防高级研究计划局(DARPA)资助项目的一部分,而该项目的目标是制造一种轻便、低功耗的AR眼镜,并且具备大视野和高清晰度。
       普通OPA可以代替大型的投影设备,但通常需要采用硅基设计方案,而硅基只能用于近红外光。而蓝光OPA需要由半导体材料制成(如氮化硅),并能工作在可见光波段。
       研究人员优化了氮化硅的制造工艺,新的蓝光OPA可实现50度视野内光束转向。
       研究人员表示,经过测试所有芯片都运行良好。这种蓝光相控阵平台可以快速精确地重新调整可见光,以适应许多新兴应用,包括全息显示、量子计算、生物传感和激励。
       利用现有的光刻技术,可以实现该系统的大规模集成。由于低功耗操作对于轻型头戴式增强现实显示器和光生成应用至关重要,研究人员计划进一步优化OPA的能耗。

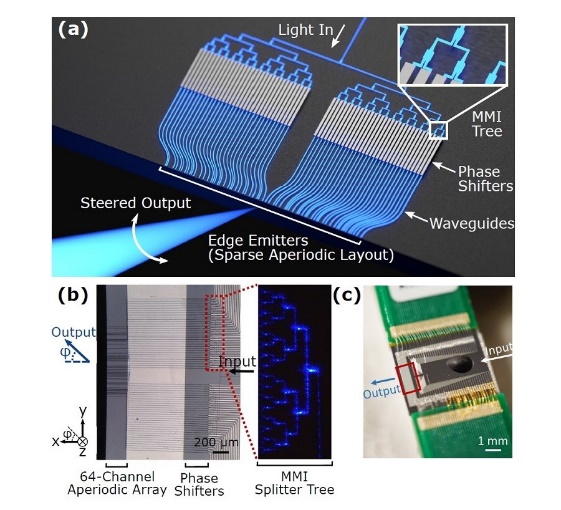

图:研究人员开发了一种新的基于芯片的光学相控阵,可以在没有移动部件的情况下塑造和控制蓝光。
