客服热线:189888977

刘明侦/高峰/白赛: 环烷酸铅,助力高效高亮度CsPbBr3纳米晶发光二极管

2020-11-24 17:47:37浏览:660来源:知光谷

钙钛矿纳米晶体(PeNCs)的表面性能的合理设计对于获得同时具有高光致发光效率和出色的电荷传输特性的发光二极管(LED)至关重要。然而,常用的卤化铅源使其难以合理地优化PeNCs的表面成分。另外,先前开发的用于常规无机纳米晶体的配体工程策略容易使PeNCs的表面性能变差,从而在优化其光电性能方面带来了额外的困难。

       鉴于此,电子科技大学的刘明侦和林雪平大学的白赛,高峰等人开发了一种新的策略,该策略采用双功能的有机铅源来合成具有增强的电荷传输性能的高发光PeNCs。

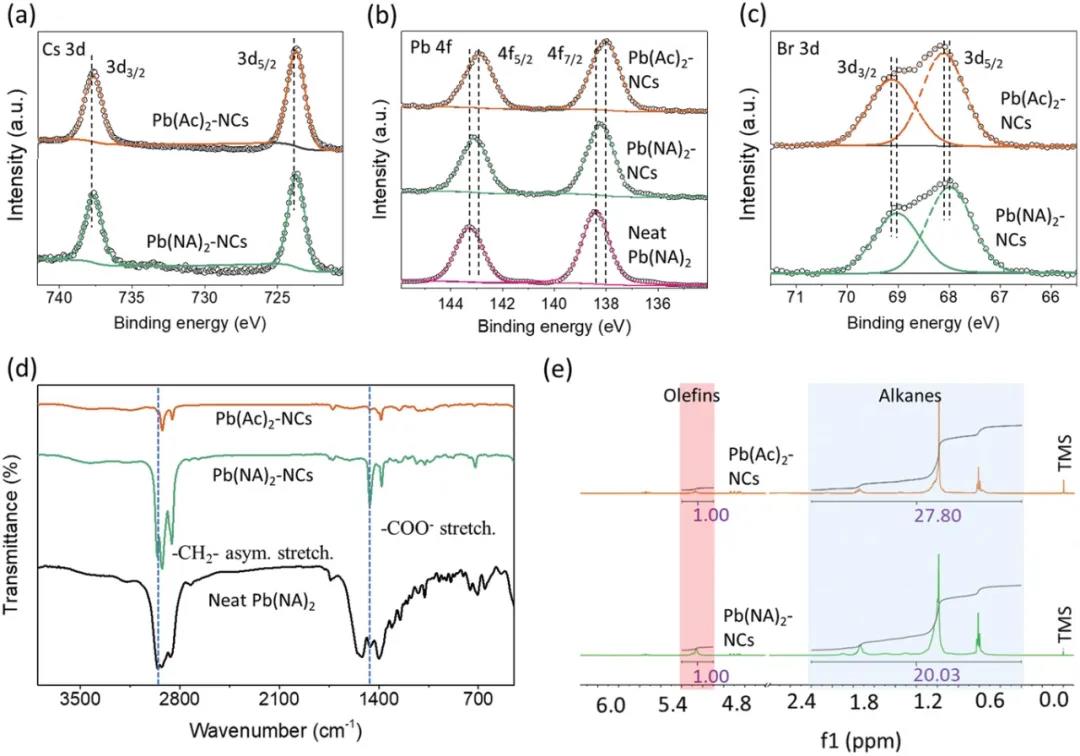

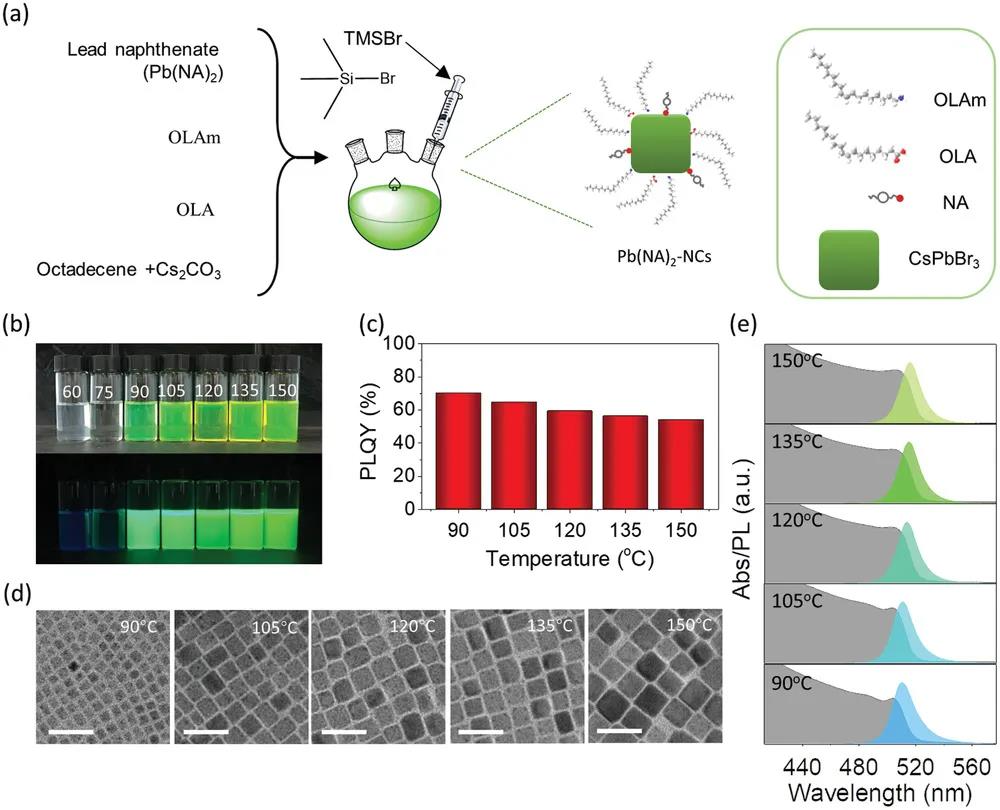

研究人员探索了环烷酸铅(Pb(NA)2),其中铅离子充当铅源,而环烷酸随后可充当表面配体,并全面研究了在不同合成条件下获得的产物。获得具有可控制的尺寸和优异的光学性能的单分散溴化铯铅(CsPbBr3)纳米晶,显示出高达80%的光致发光量子产率。

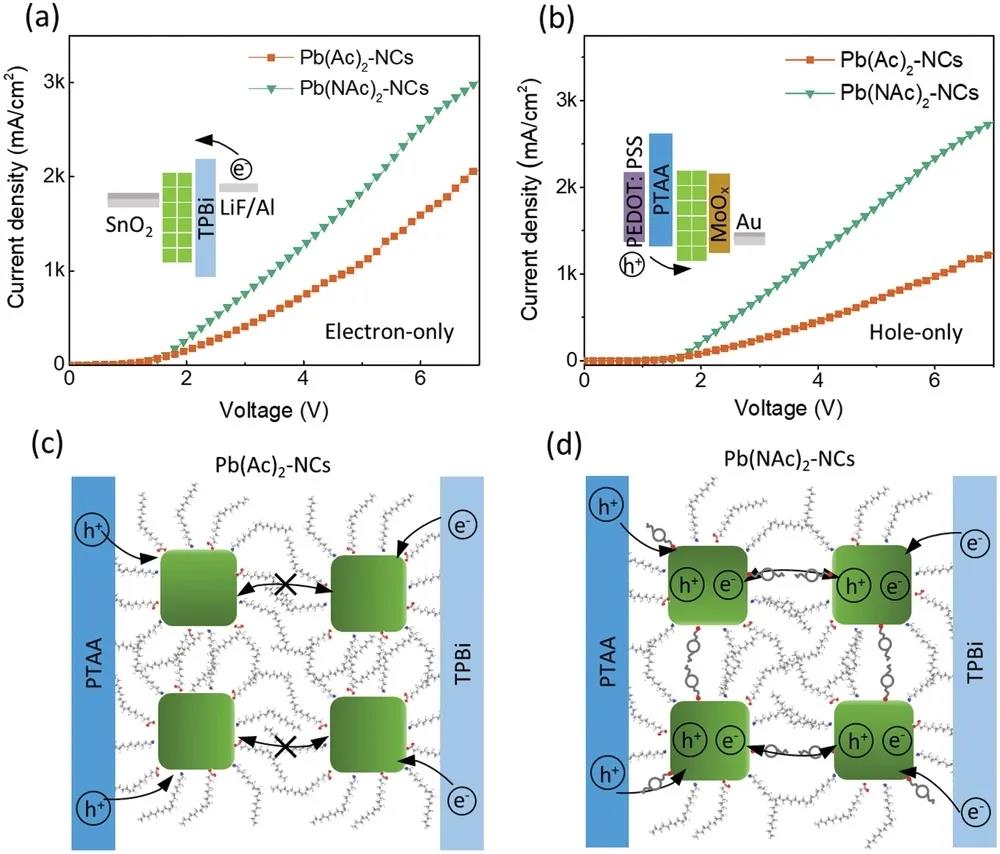

基于Pb(NA)2制备的PeNCs同时增强的电致发光的性能,所得的LED表现出8.44%的高峰值外量子效率和31759 cd cm-2的最大亮度。

       Haifeng Zhao et al. Efficient and High‐Luminance Perovskite Light‐Emitting Diodes based on CsPbBr3 Nanocrystals Synthesized from a Dual‐Purpose Organic Lead Source,Small,2020. DOI: 10.1002/smll.202003939.
       https://onlinelibrary.wiley.com/doi/abs/10.1002/smll.202003939

(责任编辑:小编)
下一篇:

【纳米】基于上转换纳米颗粒的梯度掺杂实现荧光寿命和强度的独立调节用于多重编码

上一篇:

AFM:基于新型大尺寸二维纳米片的高性能柔性可穿戴光电探测器

  • 信息二维码

    手机看新闻

  • 分享到
打赏
免责声明
•
此文内容为本网站刊发或转载企业宣传资讯,仅代表作者个人观点,与本网无关。仅供读者参考,并请自行核实相关内容。涉及到版权或其他问题,请及时联系我们 189888977@qq.com
